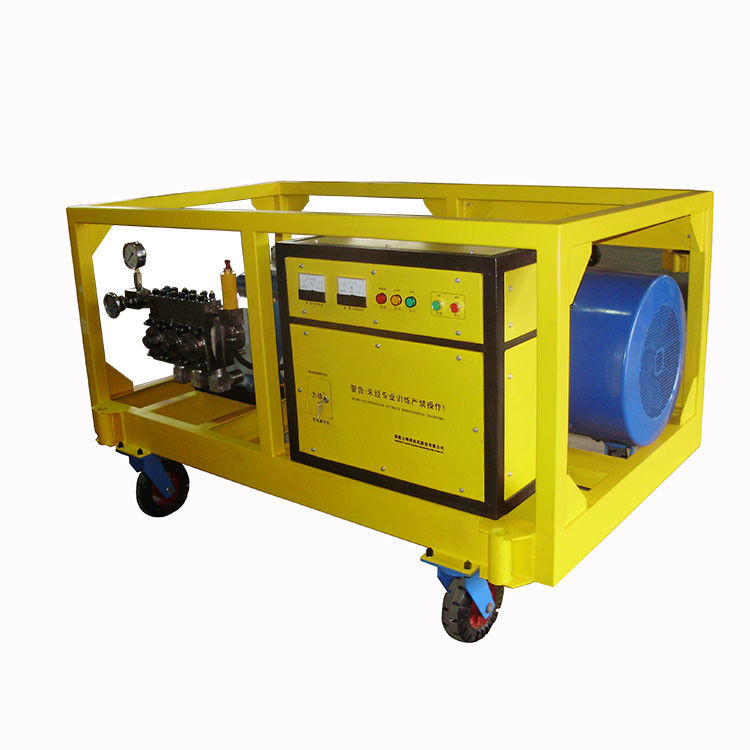

ATEX ज़ोन 2 उच्च दबाव जल जेट सिस्टम DNV 2.7.1 लिफ्टिंग फ्रेम एक्सप्लोजन प्रूफ के साथ
विवरण:
1. पावर एंड क्रैंकशाफ्ट हाउसिंग कास्ट आयरन से बना है। यह एल्यूमीनियम मिश्र धातु से मजबूत है।
2. क्रॉस हेड बैबिट हार्ड अलॉय से बना है। इसमें औद्योगिक डिजाइन के लिए लंबा कार्य जीवन है।
3. हाइड्रोलिक एंड पंप हेड हार्ड अलॉय 40Cr से बना है। यह सफाई कार्यों के लिए लगातार काम कर सकता है।
4. सभी हाइड्रोलिक एंड को आसानी से हटाने के लिए डिज़ाइन किया गया है, इसलिए जब पुर्जे टूट जाते हैं तो इसे ठीक करना आसान होता है।
5. कुछ बाहरी उपयोग के उद्देश्य से, हम इसे डीजल इंजन या गैसोलीन इंजन द्वारा संचालित कर सकते हैं।
ATEX ज़ोन 2 उच्च दबाव जल जेट सिस्टम DNV 2.7.1 लिफ्टिंग फ्रेम एक्सप्लोजन प्रूफ के साथ
नीचे के रूप में विशेषताएं:
| मॉडल | दबाव | पानी का प्रवाह | पावर | प्लंगर व्यास | स्ट्रोक |
| बार | एल/मिनट | किलोवाट | मिमी | मिमी | |
| SD-400/17 | 170 | 400 | 132 | 70 | 70 |
| SD-317/22 | 220 | 317 | 132 | 62 | 70 |
| SD-250/28 | 280 | 250 | 132 | 55 | 70 |
| SD-220/30 | 300 | 220 | 132 | 52 | 70 |
| SD-190/36 | 360 | 190 | 132 | 48 | 70 |
| SD-160/43 | 430 | 160 | 132 | 44 | 70 |
| SD-132/52 | 520 | 132 | 132 | 40 | 70 |
| SD-120/58 | 580 | 120 | 132 | 38 | 70 |
| SD-107/63 | 630 | 107 | 132 | 36 | 70 |
| SD-95/70 | 700 | 95 | 132 | 34 | 70 |
| SD-74/90 | 900 | 74 | 132 | 30 | 70 |
| SD-65/100 | 1000 | 65 | 132 | 28 | 70 |
| SD-40/280 | 2800 | 40 | 200 | 26 | 70 |
मुख्य भाग हैं: ट्रिप्लेक्स उच्च दबाव रेसिप्रोकेटिंग पंप, इलेक्ट्रिक इंजन, पानी की टंकी, इनलेट वाटर होज़, और सफाई सहायक उपकरण, इलेक्ट्रिक कंट्रोल कैबिनेट।
4. सफाई सहायक उपकरण: कई प्रकार के सफाई सहायक उपकरण हैं; इसे क्लाइंट के अनुरोध के अनुसार मिलान करना चाहिए। सामान्य हैं: उच्च दबाव होज़, उच्च दबाव पाइप, फुट कंट्रोल वाल्व, स्प्रे गन, आदि।
उच्च दबाव होज़ वॉशर के मुख्य सुरक्षित भाग हैं; इसे सहायक उत्पादों का उपयोग करना चाहिए। उपयोग करने से पहले, इसकी जांच की जानी चाहिए, और यदि कुछ पहनने वाले भाग हैं, तो इसे बदला जाना चाहिए। जोड़ को ठीक करें, ढीला होने की स्थिति में।
उच्च दबाव पाइप आमतौर पर एक निश्चित स्थान पर होते हैं, जो स्टेनलेस स्टील अतिरिक्त उच्च दबाव से बने होते हैं, और एक निश्चित पाइप तरीके से स्थापित होते हैं। स्थापना करते समय, इसे लिमिट वाल्व और ग्लोब वाल्व और कंट्रोल बॉक्स के साथ मिलाना चाहिए।
फुट कंट्रोल वाल्व का उपयोग पाइपलाइन, कंटेनरों, सीमेंट प्लांट के रोटरी भट्टी में किया जाता है, कभी-कभी ट्विन गन स्विच वाल्व ऑपरेशन के रूप में उपयोग किया जाता है। जब स्प्रे बूम, रोटेटिंग नोजल जैसे विशेष सहायक उपकरण का उपयोग करते हैं, तो इसे पानी के जेट परिवर्तन के नियंत्रण को महसूस करने के लिए फुट कंट्रोल वाल्व का उपयोग करना चाहिए। वाल्व को ढीला करने पर, पानी का जेट।
स्प्रे गन पंप के ऊर्जा बदलने वाले भाग हैं, सुरक्षा को ध्यान में रखते हुए, आमतौर पर, यह ओवरफ्लो स्प्रे गन है, इसका मतलब है कि एक ओवरफ्लो पाइप है, जब स्प्रे गन बंद हो जाता है, तो यह ओवरफ्लो हो जाता है, और उच्च दबाव पंप को अनलोड कर देता है।
मानक और कस्टम उच्च-दबाव हाइड्रो लेजर यूनिट ट्रिटन ट्रिप्लेक्स या क्विनटुपलेक्स पंप के साथ बनाए जाते हैं। क्विनटुपलेक्स और ट्रिप्लेक्स पंप पॉजिटिव-डिस्प्लेसमेंट रेसिप्रोकेटिंग पंप हैं जिन्हें तीन या पांच प्लंजर के साथ कॉन्फ़िगर किया गया है। उच्च दबाव वाले पानी के पंप उच्च दबाव वाले पानी के ब्लास्टिंग और पानी के जेटिंग संचालन में उपयोग किए जाते हैं।
इन हाइड्रो लेजर उच्च-दबाव वाले पानी के पंप को इलेक्ट्रिक मोटर, डीजल या गैसोलीन इंजन द्वारा चलाया जा सकता है। एक संपूर्ण सिस्टम पैकेज आसानी से आपके अगले कठिन सफाई कार्य का ध्यान रख सकता है।
वैकल्पिक उपकरण:
हाइड्रो डंप गन - पूरी तरह से स्टेनलेस स्टील से निर्मित।
जेट टिप्स - स्टेनलेस स्टील: दो (2) सीधे गोल पैटर्न या दो (2) फ्लैट फैन पैटर्न।
डिस्चार्ज गेज।
रिलीफ वाल्व - स्टेनलेस स्टील निर्माण और समायोज्य।
डिस्चार्ज होज़ - 50 फीट सेक्शन
यूनिट ट्रकों, ट्रेलरों या स्किड पर लगे होते हैं।
विशेष सफाई आवश्यकताओं के अनुकूल होने के लिए विभिन्न प्रकार के सहायक उपकरण उपलब्ध हैं। होज़, क्लीनिंग गन, जेट क्लीनिंग हेड: सिंगल ओरिफिस, मल्टी ओरिफिस, फ्लैट फैन, सेल्फ-प्रोपल्ड
सफाई अनुप्रयोगों की एक बहुलता को पूरा करें:
पानी जेटिंग, पानी-रासायनिक सफाई, पानी-रेत सफाई, पानी पावर सीवर सफाई और फ्लशिंग
हाइड्रो लेजर के साथ जल्दी, कुशलता से और सस्ते में हटाए जा सकने वाले पदार्थ: पेंट, ग्रीस, कीचड़, स्लैग, कास्टिंग से कोर सैंड, सिरेमिक अवशेष, डामर, हाइड्रोकार्बन अवशेष, एसिड अवशेष, खनिज निर्माण, जंग, समुद्री वृद्धि, बहुलकित सामग्री, लेटेक्स, स्टील से स्केल, तेल, रासायनिक अवशेष, और बहुत कुछ...
उच्च दबाव सफाई के लिए 70Mpa 10000psi एक्सप्लोजन प्रूफ वाटर पंपउत्पाद विवरणमशीन मुख्य रूप से उच्च दबाव रेसिप्रोकेटिंग पंप, पावर प्लांट और सफाई सहायक उपकरणों से बनी है।
1, उच्च दबाव रेसिप्रोकेटिंग पंप:
इस प्रकार का पंप, एक क्षैतिज ट्रिप्लेक्स प्लंजर पंप के रूप में, इलेक्ट्रिक मोटर द्वारा संचालित होता है, जिसे दो भागों में विभाजित किया जा सकता है: पावर एंड और फ्लूइड एंड।
इस भाग में बेल्ट पुली क्रैंकशाफ्ट और कनेक्टिंग रॉड शामिल हैं। बेल्ट और बेल्ट पुली के मुड़ने से, इलेक्ट्रिक मोटर गति कम हो जाती है और क्रैंकशाफ्ट को घुमाने के लिए चलाती है। फिर क्रैंक लिंक तंत्र घूर्णन गति को सीधी रेसिप्रोकेटिंग गति में बदल देता है।
(2) फ्लूइड एंड (चित्र 2)
इस भाग में प्लंजर सूट, उच्च-दबाव सिलेंडर और पंप बॉडी, इनलेट और आउटलेट वाटर वाल्व शामिल हैं। केस बॉडी पर तय उच्च-दबाव सिलेंडर में, कनेक्टिंग रॉड प्लंजर को रेसिप्रोकेटिंग गति करने के लिए चलाती है, जो सिलेंडर के आंतरिक आयतन को समय-समय पर बदलती है। जब सक्शन स्ट्रोक में, सिलेंडर बॉडी की आंतरिक क्षमता बढ़ जाती है, पानी का आउटलेट वाल्व बंद हो जाता है और आंशिक वैक्यूम बनता है। वायुमंडलीय दबाव के प्रभाव के साथ, इनलेट वाल्व से उच्च-दबाव सिलेंडर में माध्यम को मजबूर किया जाता है। जबकि डिस्चार्ज स्ट्रोक में, इनलेट वाटर वाल्व बंद हो जाता है। प्लंजर पिस्टन आउटलेट वाटर वाल्व से पंप बॉडी में, और प्रेशर रेगुलेटिंग वाल्व में, फिर उच्च-दबाव ट्यूब के माध्यम से स्प्रे गन तक माध्यम को निचोड़ता है, जिसके प्रतिरोध से उच्च दबाव वाला पानी बनता है।
पंप के दाईं ओर लगे रिलीफ वाल्व (चित्र 3) को ओवरप्रेशर के खिलाफ सिस्टम की रक्षा करने के लिए डिज़ाइन किया गया है।
