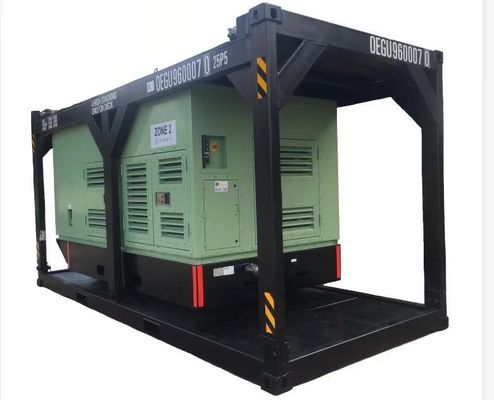

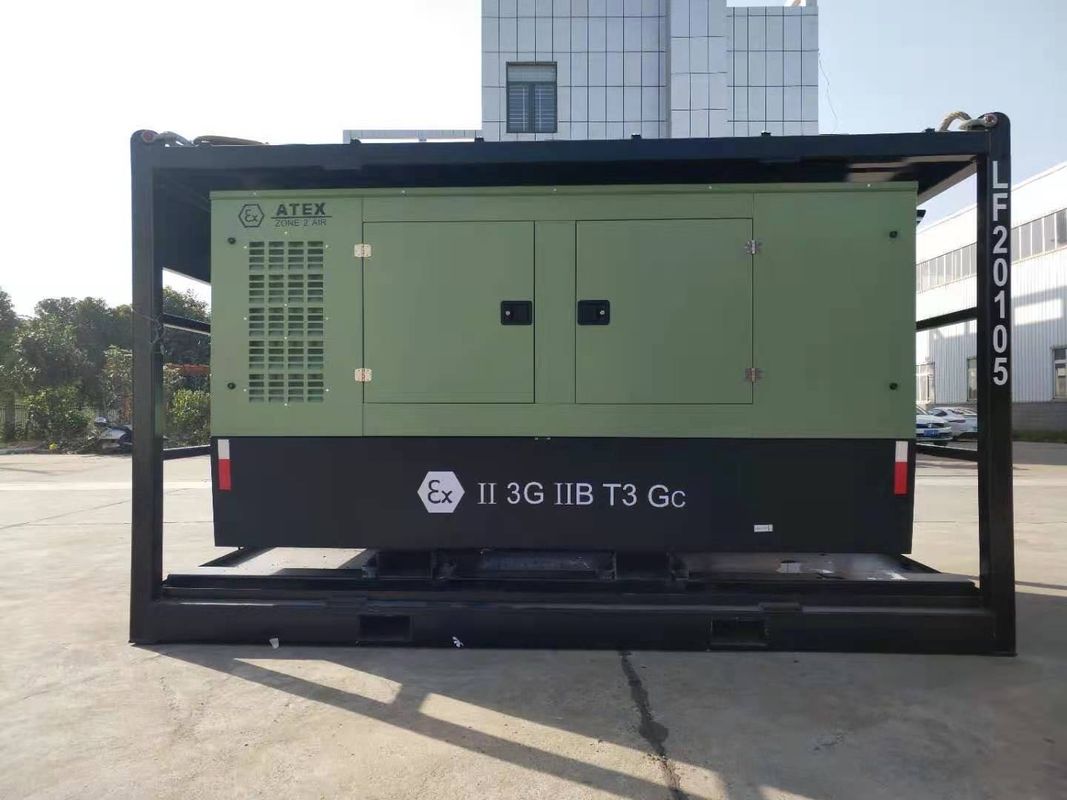

10000psi ATEX ZONE 2 उच्च दबाव पंप इकाई विस्फोट प्रूफ जल पंप ऑफशोर पर
विवरण:
1पावर एंड क्रैंकशाफ्ट हाउसिंग का निर्माण कास्ट आयरन द्वारा किया जाता है। यह एल्यूमीनियम मिश्र धातु से अधिक मजबूत होता है।
2.क्रॉस हेड बैबिट हार्ड मिश्र धातु से बना है। यह औद्योगिक डिजाइन के लिए एक लंबा कार्य जीवन है।
3हाइड्रोलिक टर्मिनल पंप का सिर कठोर मिश्र धातु 40Cr से बना है। यह सफाई कार्यों के लिए निरंतर काम कर सकता है।
4सभी हाइड्रोलिक अंत को आसानी से अनइंस्टॉल करने के लिए डिज़ाइन किया गया है, इसलिए जब भाग टूट जाते हैं तो उन्हें ठीक करना आसान होता है।
5किसी बाहरी उपयोग के प्रयोजन के लिए, हम इसे डीजल इंजन या गैसोलीन इंजन द्वारा संचालित कर सकते हैं।
7.विस्फोट प्रतिरोधी प्रकार के डीजल इंजन का उपयोग अपतटीय क्षेत्र में किया जा सकता है
8खनन स्थलों का उपयोग क्षेत्र 2 प्रकार के साथ किया जा सकता है।
10000psi ATEX ZONE 2 उच्च दबाव पंप इकाई विस्फोट प्रूफ जल पंप ऑफशोर पर
निम्नलिखित विशेषताएं:
| मॉडल | दबाव | जल प्रवाह | शक्ति | प्लंगर व्यास | स्ट्रोक |
| बार | एल/मिनट | केडब्ल्यू | मिमी | मिमी | |
| LF-128/12 | 120 | 128 | 30 | 40 | 66 |
| LF-92/18 | 180 | 92 | 30 | 34 | 66 |
| LF-72/22 | 220 | 72 | 30 | 30 | 66 |
| LF-62/25 | 250 | 62 | 30 | 28 | 66 |
| LF-54/30 | 300 | 54 | 30 | 26 | 66 |
| LF-46/33 | 330 | 46 | 30 | 24 | 66 |
| LF-38/40 | 400 | 38 | 30 | 22 | 66 |
| LF-32/50 | 500 | 32 | 30 | 20 | 66 |
| LF-26/60 | 600 | 26 | 30 | 18 | 66 |
| LF-128/22 | 220 | 128 | 55 | 40 | 66 |
| LF-92/31.5 | 315 | 92 | 55 | 34 | 66 |
| LF-72/40 | 400 | 72 | 55 | 30 | 66 |
| LF-62/45 | 450 | 62 | 55 | 28 | 66 |
| LF-54/52 | 520 | 54 | 55 | 26 | 66 |
| LF-46/63 | 630 | 46 | 55 | 24 | 66 |
| LF-38/75 | 750 | 38 | 55 | 22 | 66 |
| LF-32/85 | 850 | 32 | 55 | 20 | 66 |
| LF-26/110 | 1100 | 26 | 55 | 18 | 66 |
मौलिक संरचना और कार्य सिद्धांत

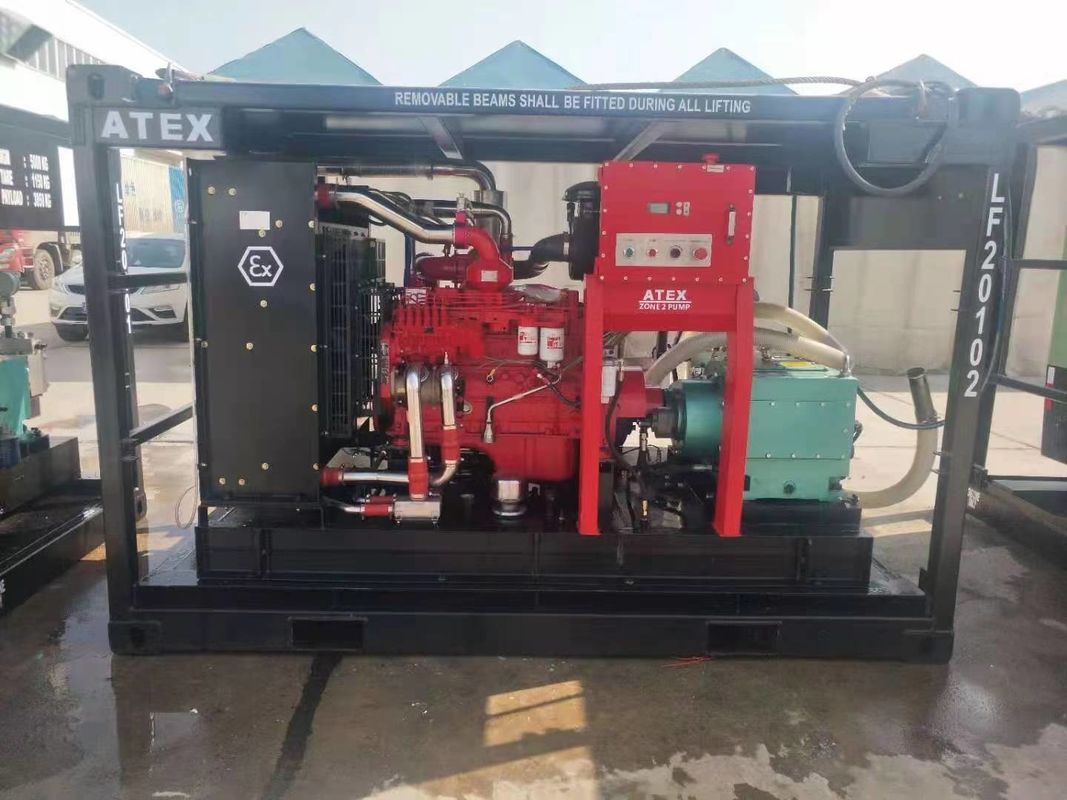

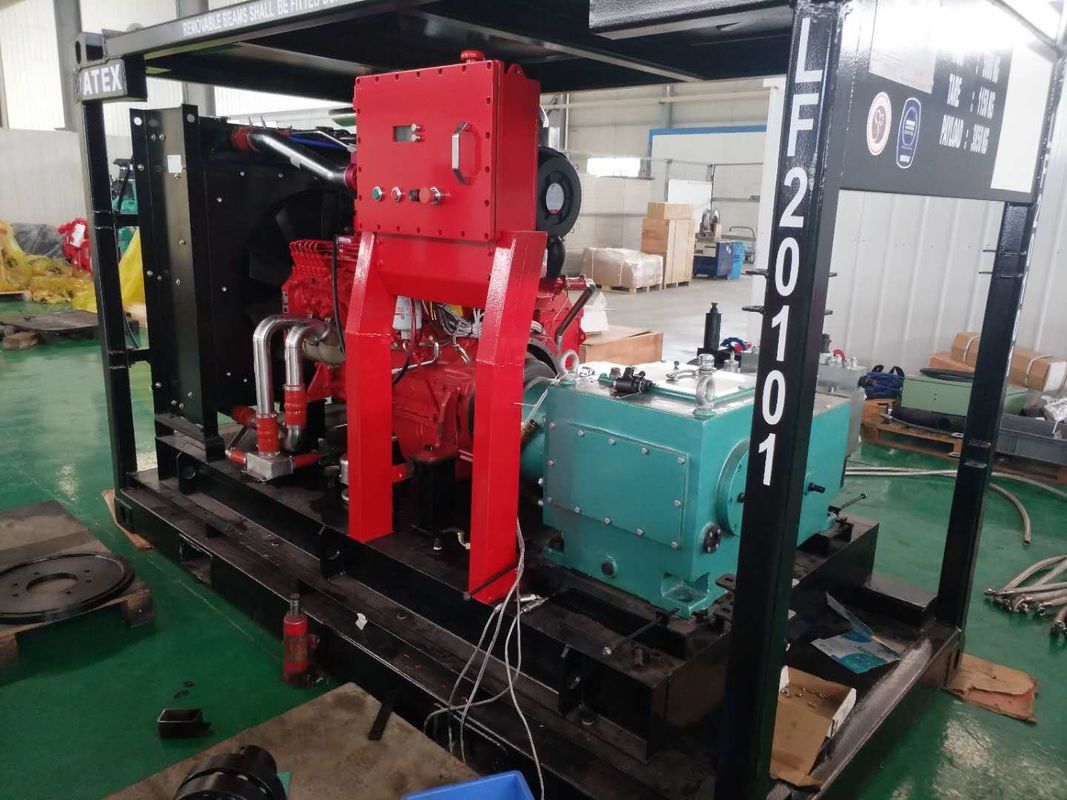

मशीन में मुख्य रूप से उच्च दबाव वाले पंप, बिजली संयंत्र ((जोन 2 डीजल इंजन) और सफाई सहायक उपकरण शामिल हैं।
1, उच्च दबाव वाले पारस्परिक पंप:
इस प्रकार का पंप, क्षैतिज ट्रिपलक्स प्लंजर पंप के रूप में, इलेक्ट्रिक मोटर द्वारा संचालित होता है, जिसे दो भागों में विभाजित किया जा सकता हैः पावर एंड और फ्लूइड एंड।
पावर एंड
इस भाग में बेल्ट पुली क्रैंकशाफ्ट, और कनेक्टिंग रॉड होते हैं। बेल्ट और बेल्ट पुली के घूर्णन के माध्यम से, इलेक्ट्रिक मोटर गति को कम करता है और क्रैंकशाफ्ट को घूमने के लिए चलाता है।फिर क्रैंक लिंक तंत्र घूर्णन गति को सीधे पारस्परिक गति में बदल देता है.
(2) द्रव अंत (चित्र 2)
इस भाग में पिंपल सूट, उच्च दबाव सिलेंडर, और पंप शरीर, इनलेट और आउटलेट पानी वाल्व शामिल है।कनेक्टिंग रॉड घुमावदार गति करने के लिए पिंपल ड्राइवजब सक्शन स्ट्रोक में, सिलेंडर बॉडी की आंतरिक क्षमता बढ़ जाती है, पानी का आउटलेट वाल्व बंद हो जाता है और आंशिक वैक्यूम बनता है।वायुमंडलीय दबाव के प्रभाव के साथइनलेट वाल्व से उच्च दबाव वाले सिलेंडर में दबाव डाला जाता है। डिस्चार्ज स्ट्रोक के दौरान इनलेट वाटर वाल्व बंद हो जाता है।प्लंगर पिस्टन आउटलेट पानी वाल्व से पंप शरीर में actuating माध्यम निचोड़ता है, और दबाव विनियमन वाल्व में, फिर उच्च दबाव ट्यूब के माध्यम से आगमन छिड़काव बंदूक जिसके प्रतिरोध के द्वारा उच्च दबाव पानी के रूपों।
पंप के दाहिने ओर स्थित राहत वाल्व (चित्र 3) को अतिचाप से सिस्टम की सुरक्षा के लिए डिज़ाइन किया गया है।
पाइपलाइनों की सफाई के लिए डीजल औद्योगिक उच्च दबाव वाशर उच्च दबाव वाशिंग मशीन, इस उपकरण को पाइपलाइनों के अंदर जाने के लिए एक बैकफ्लश नोजल का उपयोग करने की आवश्यकता है।नोजल गर्मी एक्सचेंजर पाइप की तुलना में छोटा होना चाहिए.
जब उच्च दबाव वाली सफाई मशीन चालू होती है, तो बैकफ्लश नोजल पानी के जेट के दबाव से पाइपों में प्रवेश कर सकते हैं।
तो नोजल पानी के जेट पाइप के अंदर साफ कर सकते हैं।
