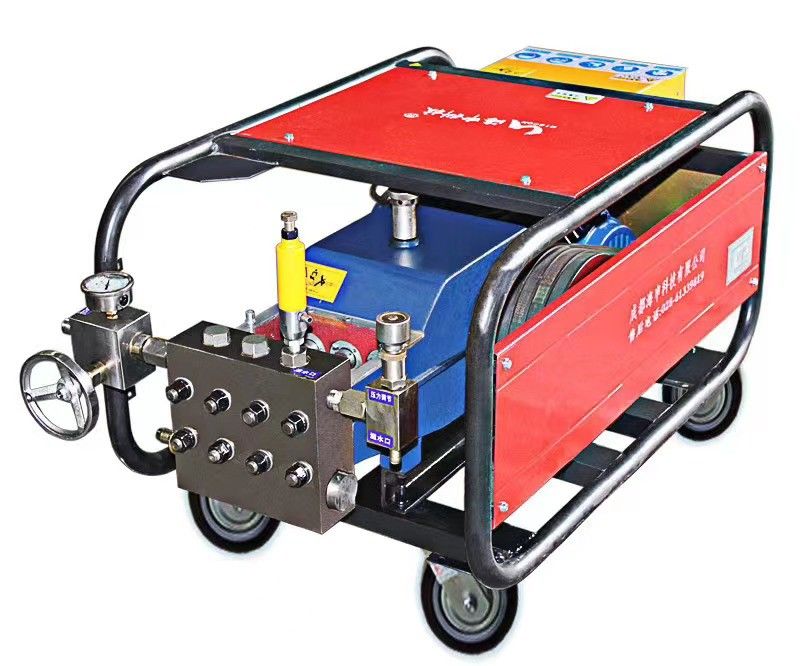

तेल पाइपलाइनों के लिए 10000psi हाइड्रो टेस्टिंग पंप दबाव परीक्षण पंप 7.5KW

तेल पाइपलाइनों के लिए 10000psi हाइड्रो टेस्टिंग पंप दबाव परीक्षण पंप 7.5KW

विवरण:

1पावर एंड क्रैंकशाफ्ट हाउसिंग का निर्माण कास्ट आयरन द्वारा किया जाता है। यह एल्यूमीनियम मिश्र धातु से अधिक मजबूत होता है।

2क्रॉस हेड बेबीट हार्ड एलॉय से बना है।

3हाइड्रोलिक टर्म पंप का सिर कठोर मिश्र धातु 40Cr से बना है। यह सफाई कार्यों के लिए निरंतर काम कर सकता है।

4सभी हाइड्रोलिक अंत को आसानी से अनइंस्टॉल करने के लिए डिज़ाइन किया गया है, इसलिए जब भाग टूट जाते हैं तो इसे ठीक करना आसान होता है।

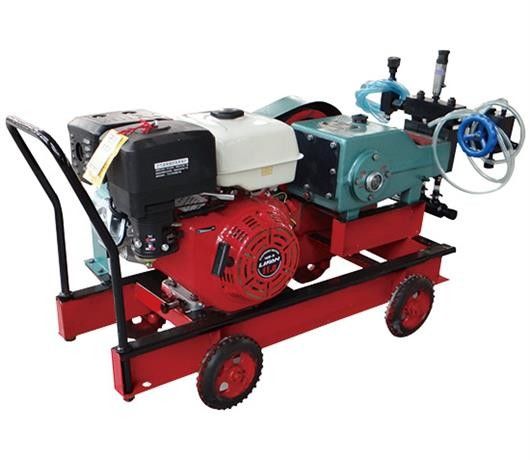

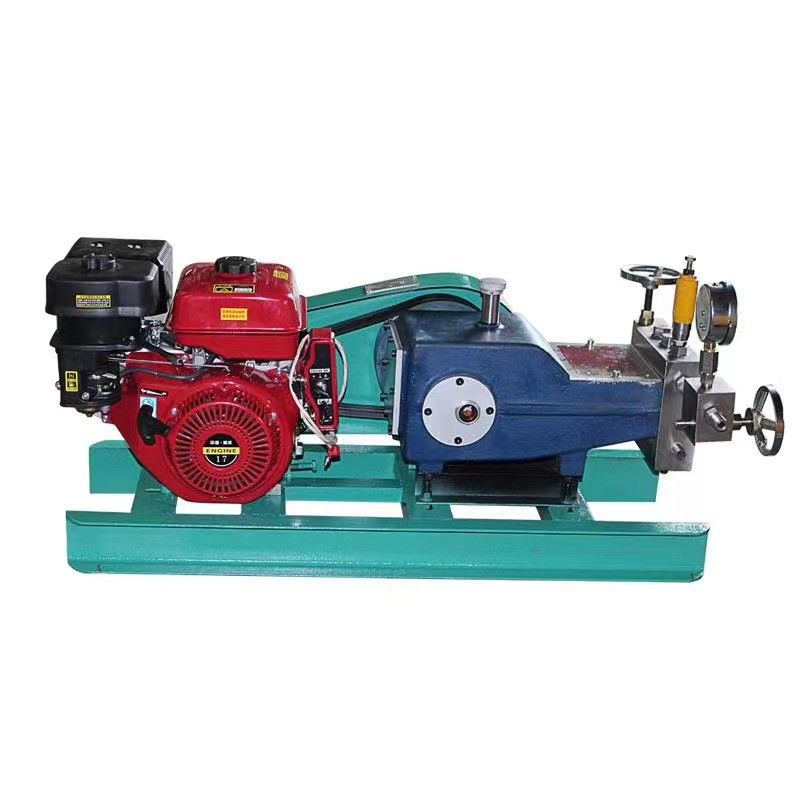

5किसी बाहरी उपयोग के प्रयोजन के लिए, हम इसे डीजल इंजन या गैसोलीन इंजन द्वारा संचालित कर सकते हैं।

तेल पाइपलाइनों के लिए 10000psi हाइड्रो टेस्टिंग पंप दबाव परीक्षण पंप 7.5KW

निम्नलिखित विशेषताएं:

उत्पाद का वर्णन

उच्च दबाव वाले पंपों के दो प्रकार के उपयोग होते हैं, एक उच्च दबाव सफाई के उद्देश्य के लिए होता है, और दूसरा दबाव परीक्षण के उद्देश्य के लिए होता है।हाइड्रो टेस्ट पंप एक उपकरण है जिसका प्रयोग वस्तुओं के दबाव का परीक्षण करने के लिए किया जाता हैयह एक पावर डिवाइस के माध्यम से उच्च दबाव वाले पानी के जेट के साथ मशीन है। यह उच्च दबाव वाले पानी के जेट को पाइप, वाल्व जैसी वस्तुओं में जेट कर सकती है, वस्तुओं को उच्च दबाव वाले पानी के जेट से भर सकती है।यह देखने के लिए कि क्या वस्तुओं पानी रिसाव या नहीं जब हाइड्रो परीक्षण पंप एक दबाव डेटा तक पहुँचने.इस पंप में एक स्टॉप चेक वाल्व लगाएं, यह उच्च दबाव वाले पानी के जेट को बंद कर सकता है जो पंप में वापस आता है. इसलिए दबाव प्रेशर गेज पर दिखाई दे सकता है. दबाव परीक्षण उद्देश्य तक पहुंच सकता है.

• कार्य सिद्धांत:

टीउसके पंप एच हैक्षैतिजएकल-अभिनय ट्रिपलक्स पिंपल पंप, घटकs हैंगतिशीलअंत,हाइड्रोलिकअंत, pपुनरुत्थान विनियमन वाल्व, और rराहत वाल्व!

(1) ।गतिशीलअंत(नीचे दी गई तस्वीर द्वारा संलग्न) पट्टा, क्रैंकशाफ्ट, कनेक्टिंग बार, आदि द्वारा गठित बेल्ट और ड्राइविंग पट्टा द्वारा उत्पादित गतिशील शक्ति और गति को भी कम करें।क्रैंकशाफ्ट घुमावदार चलाने,और कनेक्टिंग बार रोटरी सीधे बनाता है!

(2)हाइड्रोलिकअंत(नीचे दी गई तस्वीर) पिंपल,सिलेंडर,पंप बॉडी,पानी के प्रवेश और बाहर निकलने वाले वाल्व आदि से मिलकर बने हैं। सिलेंडरों को क्रैंक पर तय किया जाता है।कनेक्टिंग बार ड्राइव पिंपल सिलेंडर में घुमावदार आंदोलन करते हैं जो सिलेंडरों की सामग्री आवधिक परिवर्तन करता हैजब पिस्टन चूसने वाले स्ट्रोक होते हैं, सिलेंडरों की सामग्री बढ़ जाती है, और पानी के आउटलेट वाल्व बंद हो जाते हैं, एक वैक्यूम बनाते हैं, हवा के दबाव पर माध्यम सिलेंडरों में आता है;जब पिंजरे शिक्षा स्ट्रोक हैंपानी के इनलेट वाल्व बंद हो जाते हैं, पंप के शरीर में पानी के आउटलेट वाल्वों के माध्यम से पिंपल को पानी के प्रवेश करते हैं, और फिर दबाव विनियमन वाल्व में जाते हैं,और अंतिम उच्च दबाव नली से बाहर आता है!

(3)टीवहराहत वाल्व(निम्न चित्र द्वारा संलग्न) राहत वाल्व सुरक्षा उपकरण के उच्च दबाव पंप है, जब नोजल अवरुद्ध, राहत वाल्व खुला, उच्च दबाव पानी प्रवाह,मशीन की रक्षा करने के लिए ओवरप्रेशर से क्षतिग्रस्त नहीं किया गया. ग्राहक उस पर हाथ नहीं डालते!

(4)टीवहपुनरुत्थान विनियमन वाल्व(निम्न चित्र द्वारा संलग्न) दबाव विनियमन वाल्व आउटलेट दबाव को समायोजित करने और प्रणाली दबाव बनाए रखने के लिए प्रयोग किया जाता है।,के साथ अंतर सीट घट रही है, ओवरफ्लो घट रही है, मशीन दबाव में वृद्धि होती है।घड़ी के विपरीत दिशा में, प्रवाह क्षमता बढ़ जाती है और दबाव गिर जाता है!

उच्च दबाव पंप शक्ति इनपुट शाफ्ट शक्ति आउटपुट शाफ्ट केंद्र उच्च बराबर के साथ होना चाहिए, कनेक्शन मोड युग्मन है.पावर इनपुट शक्ति उच्च दबाव पंप शक्ति रेटिंग से अधिक होना चाहिए,1450rpm,घुमावदार रास्ता पंप के इनपुट अंत चिह्न के अनुरूप होना चाहिए.

उच्च दबाव पंप शक्ति इनपुट आकार के रूप में सही दिखाया गया है, इनपुट शाफ्ट युग्मन क्षेत्र के भीतर संयुक्त क्षेत्र के साथ 75% से अधिक होना चाहिए,युग्मन की विनिर्माण परिशुद्धता आवश्यकताओं के अनुरूप होनी चाहिएउच्च दबाव वाले पंप के कंपन से होने वाले नुकसान को कम करने के लिए गतिशील संतुलन परीक्षण भी किया जाना चाहिए।

उच्च दबाव वाले पंपों के लिए चार फिक्सिंग बोल्टों को उच्च शक्ति ग्रेड का चयन करना चाहिए जिसे स्थापना के समय कसना चाहिए।

उच्च दबाव पंप की स्थापना के बाद, हाथ से युग्मन को घुमाएं, जो लगातार महसूस करना चाहिए, कोई प्रतिरोध और चिल्लाने और रैकल घटना नहीं।

पंप के इनलेट पाइप को पानी की आपूर्ति के टैंक से कनेक्ट किया जाना चाहिए, पानी के टैंक के अनुसार नीचे दिखाया गया है।

अक्सर पूछे जाने वाले प्रश्न

तेल पाइपलाइनों के लिए 10000 पीएसआई हाइड्रो टेस्टिंग पंप दबाव परीक्षण पंप

प्रश्न 1. नेतृत्व समय के बारे में क्या?

उत्तर: बड़े पैमाने पर उत्पादन के लिए 20 कार्यदिवस।

Q2. क्या आपके पास आदेश के लिए कोई MOQ सीमा है?

एकः कम MOQ, 1pc.

प्रश्न 3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?

उत्तर: समुद्री शिपिंग द्वारा जहाज।

प्रश्न 4. उत्पाद के लिए आदेश कैसे जारी किया जाए?

एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।

दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।

तीसरा:हम एक अनुबंध पर हस्ताक्षर करते हैं

चौथा, हम उत्पादन की व्यवस्था करते हैं।

प्रश्न 5. क्या उत्पाद पर मेरा लोगो छापना ठीक है?

एकः हाँ. कृपया हमारे उत्पादन से पहले हमें औपचारिक रूप से सूचित करें.

Q6: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?

एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
